ТРАНСФОРМАТОРЫ

Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

tmg.pdf подробное описание

( pdf, 1293 Kb )

Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

tmg11.pdf подробное описание

( pdf, 2994 Kb )

ОАО «Минский электротехнический завод имени В. И. Козлова» впервые в своей истории освоил выпуск трехфазных масляных герметичных трансформаторов мощностью 2500 кВ•А класса напряжения 35 кВ.

tmg11-2500-35000-6300-ud-aa.pdf подробное описание

( pdf, 292 Kb )

Трехфазные масляные трансформаторы с симметрирующим устройством герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

Обеспечивают поддержание уровня фазных напряжений в сетях энергосистем и потребителей электроэнергии с неравномерной пофазной нагрузкой.

tmgsu.pdf подробное описание

( pdf, 1225 Kb )


Трехфазные масляные трансформаторы герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует рекомендациям CENELEC. Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

tmg12.pdf подробное описание

( pdf, 2865 Kb )

Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Трансформаторы изготавливаются с сочетанием напряжений 6/0,4 кВ, 10/0,4 кВ, схемой и группой соединения обмоток Д/Ун-11.

Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.

tmg21.pdf подробное описание

( pdf, 1718 Kb )

Описание и технические характеристики ТМГМШ в PDF (333,83 KB)

Однофазные масляные трансформаторы предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других потребителей электроэнергии.

om.pdf подробное описание

( pdf, 931 Kb )

Описание и технические характеристики ТМГ13 в PDF (337,63 KB)

Трансформаторы предназначены для преобразования электроэнергии в составе электрооборудования экскаваторов и буровых установок.

tmeg_tmbg.pdf подробное описание

( pdf, 993 Kb )

Трехфазные масляные трансформаторы ТМТО-50/0,38-У1 и ТМТО — 80/0,38 — У1 предназначены для преобразования электроэнергии в составе устройств термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения.

tmto.pdf подробное описание

( pdf, 770 Kb )

Описание и технические характеристики ТМТО в PDF (170,73 KB)

Трехфазные масляные трансформаторы с первичным напряжением 0,38 кВ предназначены для преобразования электроэнергии в составе электроустановок питания погружных электронасосов добычи нефти.

tmpn_038.pdf подробное описание

( pdf, 13492 Kb )

Описание и технические характеристики ТМПН, ТМПНГ в PDF (2,88 MB)

Трехфазный масляный трансформатор типа ТМПНГ для преобразования электроэнергии в составе комплектных трансформаторных подстанций, питающих погружные электронасосы добычи нефти.

tmpng-1200.pdf подробное описание

( pdf, 3088 Kb )

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы мощностью от 10 до 6300 кВА напряжением до 35 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Технические характеристики

Силовые трансформаторы ТМ-10 – 4000 выпускаются с номинальным напряжением:
- первичной обмотки (высокого напряжения) до 35 кВ включительно
- вторичной обмотки (низкого напряжения) – 0,4 кВ для трансформаторов мощностью до 4000 кВА включительно,
- вторичной обмотки (низкого напряжения) – 6,3 или 10,5 для трансформаторов мощностью от 1000 и 6300 кВА

По согласованию с заказчиком возможны и другие сочетания напряжения.

Схема и группа соединений – У/УН -0; Д/УН –11.
Трансформатор ТМ-10-250 изготавливается также со схемой и группой соединений У/Zн-11.
Трансформаторы ТМ-1000 и ТМ-6300 с напряжением первичной обмотки (высокого напряжения) 35кВ и вторичной обмотки (низкого напряжения) – 6,3 или 10,5 кВ изготавливается со схемой и группой соединений У/Д-11 или У/У-0.
Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:
- уровень А согласно ТУ У 31.1-00213440-024-2006 с улучшенными потерями;
- уровень В согласно ТУ У3.49-05758084-016-2000 со стандартными потерями.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:
- Напряжение короткого замыкания ±10%;
- Потери короткого замыкания на основном ответвлении +10%;
- Потери холостого хода +15%;
- Полная масса +10%.

Структура условного обозначения

ТМ - Х/10 У(ХЛ)1 - Х
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
Х – номинальная мощность, кВА,
10 – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Х - уровень потерь холостого хода и короткого замыкания.

Условия эксплуатации
Высота над уровнем моря – до 1000 м.
Температура окружающего воздуха:
- для умеренного климата - от –45С до +40С (исполнение «У»);
- для холодного климата - от –60С до +40С (исполнение «ХЛ»).
Относительная влажность воздуха – не более 80% при +25 С.
Трансформаторы не рассчитаны для работы:
- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
- при вибрации и тряске;
- при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов

Баки трансформаторов типа ТМ прямоугольной формы. Трансформаторы изтотавливаются с гофрированными баками мощностью от 10 до 2500 кВА, мощностью 4000 и 6300 кВ·А с радиаторными баками. Возможно изготовление трансформаторов ТМ мощностью от 10 до 2500 кВА с радиаторными баками Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней
рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран(пробка) для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и высоковольтного переключателя.

Обмотки трансформаторов алюминиевые или медные.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000 А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды.

Воздухоосушитель для защиты масла от воздействия наружного воздуха заполнен сорбентом, который поглощает поступающую в трансформатор влагу.

Маслоуказатель для контроля уровня масла, закрепленный на торце маслорасширителя, имеет три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных
температурах:
–45С, +15С, +40С - исполнение «У»;
–60С, +15С, +40С - исполнение «ХЛ».

Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр. Термометрические сигнализаторы устанавливаются на трансформаторы мощностью ТМ-1600, 2500, 4000, 6300 кВА

В трансформаторах мощностью от 160 до 6300 кВА устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.


Описание и технические характеристики ТМ в PDF (1,29 MB)

Трансформаторы стационарные силовые масляные понижающие трехфазные двухобмоточные общего назначения номинальной мощностью от 2500 до 6300 кВ∙А напряжением до 35 кВ с регулированием под нагрузкой (РПН) предназначены для нужд народного хозяйства.

Трансформаторы пригодны для внутренней и наружной установки Трансформаторы изготовлены согласно ТУ У 31.1-00213440-024-2006 и удовлетворяют требованиям ГОСТ 11677-89 и ГОСТ 11920-85.

Технические характеристики
Силовые трансформаторы ТМН-2500 – 4000 выпускаются с номинальным напряжением:
- первичной обмотки (высокого напряжения) до 35 кВ включительно
- вторичной обмотки (низкого напряжения) – 6,3 или 10,5кВ.

По согласованию с заказчиком возможны и другие сочетания напряжения.


Описание и технические характеристики ТМН в PDF (381,20 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 16555

Силовые масляные понижающие трехфазные двухобмоточные герметичные с защитой масла трансформаторы мощностью от 630 до 2500 кВА напряжением до 10 кВ предназначены для трансформаторных подстанций внутренней и наружной установки.

Технические характеристики

Силовые трансформаторы ТМЗ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0.4; 0.69 кВ.

Для регулирования напряжения трансформаторы оснащены высоковольтным переключателем, позволяющим регулировать напряжение ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН.

Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:

уровень потерь А согласно ТУ У 31.1-00213440-024-2006
уровень потерь В согласно ТУ У 3.49-05758084-016-2000

Переключатель присоединен к обмотке высокого напряжения.

Согласно ГОСТ 16555, предельное отклонение технических параметров трансформаторов составляют:

напряжение короткого замыкания ±10%;
потери короткого замыкания на основном ответвлении +10%;
потери холостого хода +15%;
полная масса +10%.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

  • для умеренного климата - от –45 до +40 градусов Цельсия(исполнение «У»);
  • для холодного климата - от –60 до +40 градусов Цельсия (исполнение «ХЛ»).

Относительная влажность воздуха – не более 80% при +25С.

Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
  • при вибрации и тряске;
  • при частых включениях со стороны питания до 10 раз в сутки.

Описание и технические характеристики в PDF (290,74 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы для внутренней и наружной установки мощностью от 400 до 1600 кВА предназначены:

  • серии ТМБ - для питания электрооборудования буровых установок;
  • серии ТМЭ, устанавливаемые на платформах экскаваторов - для питания их электрооборудования.

Технические характеристики

Силовые трансформаторы ТМБ и ТМЭ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0.4 кВ.

Для регулирования напряжения трансформаторы оснащаются высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряже-ние ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

  • напряжение короткого замыкания ±10%;
  • потери короткого замыкания на основном ответвлении + 10%;
  • потери холостого хода +15%;
  • полная масса +10%.

Условия эксплуатации

Высота над уровнем моря - до 1000 м.

Температура окружающего воздуха:

  • для умеренного климата - от – 45 до + 40 градусов Цельсия (исполнение «У»);
  • для холодного климата - от – 60 до + 40 градусов Цельсия (исполнение «ХЛ»);
  • для тропического климата - от – 10 до + 50 градусов Цельсия (исполнение «Т»).

Относительная влажность воздуха:

  • не более 80% для исполнения «У»;
  • не более 95% для исполнения «ХЛ» и «Т».

Допускается работа трансформатора в условиях тряски и вибрации, связанной с работой трансформатора.

При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха 400 мг/м3.

Не предназначены для работы во взрывоопасной и агрессивной среде.


Описание и технические характеристики ТМФ, ТМБ и ТМЭ (488,51 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы мощностью от 10 до 2500 кВА напряжением до 35 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Технические характеристики

Силовые трансформаторы ТМГ-10 – 2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки
(низкого напряжения) – 0,4 кВ. Схема и группа соединений – У/УН -0; Д/УН –11.

Трансформатор ТМГ-10-250 изготавливается также со схемой и группой соединений У/Zн-11.

Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:
- уровень А согласно ТУ У 31.1-00213440-024-2006 с улучшенными потерями;
- уровень В согласно ТУ У3.49-05758084-016-2000 со стандартными потерями.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:
- Напряжение короткого замыкания ±10%;
- Потери короткого замыкания на основном ответвлении +10%;
- Потери холостого хода +15%;
- Полная масса +10%.

Структура условного обозначения
ТМГ - Х/10 У(ХЛ)1 - Х
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
Г – герметичный,
Х – номинальная мощность, кВА,
10 – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Х – уровень потерь холостого хода и короткого замыкания.

ТМГ - Х/35 У(ХЛ)1 - Х
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
Г – герметичный,
Х – номинальная мощность, кВА,
35 – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Х – уровень потерь холостого хода и короткого замыкания.

Условия эксплуатации
Высота над уровнем моря – до 1000 м.
Температура окружающего воздуха:
- для умеренного климата - от –45С до +40С (исполнение «У»);
- для холодного климата - от –60С до +40С (исполнение «ХЛ»).
Относительная влажность воздуха – не более 80% при +25 С.
Трансформаторы не рассчитаны для работы:
- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной
концентрации и т.п.);
- при вибрации и тряске;
- при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов

Баки трансформаторов ТМГ-100-2500 прямоугольной формы изготовлены с гофрированными стенками без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки,
расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые или
медные.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000 А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с
лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.

Для контроля уровня масла на крышке бака установлен поплавковый маслоуказатель. Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр.

Объемное расширение масла, зависящее от температуры трансформатора, компенсируется изменением давления внутри бака за счет изменения конфигурации и объема гофростенок.

В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в
профилактических ремонтах ревизиях в течении всего срока службы и отпадает необходимость в анализе и регенерации масла.

В трансформаторах мощностью от 160 до 2500 кВА устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.


Описание и технические характеристики ТМГ в PDF (0,71 MB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Силовые масляные понижающие трехфазные трехобмоточные общего назначения трансформаторы мощностью от 10 до 250 кВА напряжением до 10 кВ внутренней и наружной установки предназначены для нужд народного хозяйства.

Технические характеристики

Силовые трансформаторы типа ТМГСО выпускаются с номинальным напряжением первичной обмотки 6 или 10 кВ, вторичной обмотки (низкого напряжения) – 0.4 кВ и симметрирующей обмоткой напряжением 220 В. Схема и группа соединений – У/Ун – 0.

По требованию заказчика выводы на напряжение 220 В дополнительной мощности 10 кВА от симметрирующей обмотки, соединенной в Д, могут быть выведены на крышку трансформатора.

Силовые трансформаторы типа ТМГСО предназначены для поддержания симметричности фазных напряжений в сети в энергосистемах с неравномерной пофазной нагрузкой.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе с диапазоном ±2 х 2.5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров тансформаторов составляют:

  • напряжение короткого замыкания ± 10%;
  • потери короткого замыкания на основном ответвлении + 10%;
  • потери холостого хода + 15%;
  • полная масса +10 %.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

  • для умеренного климата - от – 45 до + 40 градусов Цельсия (исполнение «У»);
  • для холодного климата - от – 60 до + 40 градусов Цельсия (исполнение «ХЛ»).

Относительная влажность воздуха – не более 80% при +25С.

Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
  • при вибрации и тряске;
  • при частых включениях со стороны питания до 10 раз в сутки.

Описание и технические характеристики ТМГСО в PDF (294,59 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Трансформаторы трехфазные масляные серии ТМПН(Г) с естественным масляным охлаждением предназначенные для питания погружных электронасосов добычи нефти.

Трансформаторы рассчитанные для эксплуатации в условиях умеренного и холодного климата (УХЛ1).

Напряжение питающей сети 380 В, схема и группы соединений Ун/Ун-0, частота 50Гц.


Описание и технические характеристики ТМПН(Г) в PDF (0,62 MB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Трансформаторы трехфазные в гофрированных баках герметичного исполнения типа ТМПНГ (могут изготовляться трансформаторы с маслорасширителем типа ТМПН).

Напряжение питающей сети 6 кВ. Трансформаторы предназначены для укомплектования трансформаторных подстанций питающих погружные электронасосы добычи нефти. Могут эксплуатироваться в условиях умеренного (У1) или холодного (УХЛ1) климата.

Трансформаторы изготавливаются двух типов – двухобмоточные и трехобмоточные. Трехобмоточные трансформаторы дополнительно имеют отдельную обмотку на 0,4 кВ.

Конструктивно вводы ВН расположены на боковой стенке, вводы НН и вводы регулируемого напряжения - на крышке трансформатора и закрыты коробами.


Описание и технические характеристики ТМПН(Г) в PDF (0,54 MB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы мощностью от 25 до 630 кВА для питания электрооборудования железных дорог, электрифицированных на переменном токе.

Трансформаторы ТМЖ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) 27.5 кВ и вторичной обмотки (низкого напряжения) – 0.4 кВ.

Для регулирования напряжения трансформаторы оснащены высоковольтными переключателями, позволяющими регулировать напряжение ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН. Переключатель присоединен к обмотке высокого напряжения.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

  • напряжение короткого замыкания ± 10%;
  • потери короткого замыкания на основном ответвлении + 10%;
  • потери холостого хода + 15%;
  • полная масса + 10%.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха - от – 45 до + 40 градусов Цельсия.

Относительная влажность воздуха – не более 80%.

Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.).

Описание и технические характеристики ТМЖ в PDF (224,89 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Трансформаторы серии ОМЖ класса напряжения до 27 кВ силовые понижающие с естественным масляным охлаждением, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем.

Трансформатор состоит из активной части, бака, крышки с выводами ВН и НН. Активная часть жестко соединена с крышкой бака и состоит из магнитопровода с обмотками, нижних и верхних ярмовых балок, отводов ВН и НН. Магнитопровод трансформатора стержневого типа собран из холоднокатанной электротехнической стали. Обмотки многослойные цилиндрические. Бак трансформатора сварной, состоит из верхней рамы, обечайки, дна с привареными к нему пластинами. В нижней части бака имеется узел заземления и сливная пробка. На баке закреплена табличка с техническими характеристиками трансформатора.

На крышке трансформатора смонтированы вводы ВН и НН, серьги для подъема трансформатора, корпус оправы термометра, маслорасширитель.


Описание и технические характеристики ОМЖ в PDF (102,70 KB)

Соответствует ДСТУ, ГОСТ 1983

Однофазные трансформаторы напряжения серии НОМИ изготавливаются для нужд народного хозяйства и предназначены для применения в электрических цепях переменного тока частотой 50Гц.

Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

Условия эксплуатации

  • Трансформаторы предназначены для работы в закрытом помещении.
  • Высота над уровнем моря – не более 1000м.
  • Температура окружающей среды от -45С до+40С.
  • Окружающая среда невзрывоопасная.
  • Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Описание и технические характеристики НОМИ в PDF (105,99 KB)

Соответствует ДСТУ, ГОСТ 1983

Трансформаторы НТАМИ–6 У3, НТАМИ–10 У3 являются масштабными преобразователями электрического напряжения переменного тока с целью его дальнейшего измерения и подачи на входы средств измерительной техники, устройств защиты сигнализации в цепях с изолированной нейтралью частоты 50 Гц и номинальным напряжением 6 или 10 кВ.


Описание и технические характеристики НТАМИ в PDF (112,04 KB)

Соответствует ДСТУ, ГОСТ 1983

Трехфазные трансформаторы напряжения серии НТМ изготавливаются для нужд народного хозяйства и предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях с изолированной нейтралью.

Трансформаторы применяются для учета, том числе коммерческого, электрической энергии в электроустановках переменного тока.

Условия эксплуатации

  • Трансформаторы предназначены для работы в закрытом помещении.
  • Высота над уровнем моря – не более 1000м.
  • Температура окружающей среды от -45С до +40С.
  • Окружающая среда невзрывоопасная.
  • Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Описание и технические характеристики НТМ в PDF (130,43 KB)

Соответствуют стандартам МЭК – 76, ГОСТ 11677

Трансформаторы однофазные серии ОМП предназначены для питания устройств катодной защиты.

Изготавливаются на напряжения 6 и 10 кВ и мощности 1,25; 2,5; 4; 6 и 10 кВА. Могут также использоваться для питаняи других однофазных потребителей.

Климатическое исполнение УХЛ категории размещения 1 и 2, окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Регулирование напряжения осуществляется со стороны ВН ступенями на величину ±5% или со стороны НН на величину +2х2,5% от номинального, при отключении всех обмоток от сети (переключение без возбуждения).

Трансформаторы снабжаются маслоуказателями для контроля уровня масла в баке.

На стороне НН устанавливается пробивной предохранитель с пробивным напряжением 701–1000 В.


Описание и технические характеристики ОМП в PDF (205,26 KB)

Трансформаторы силовые сухие трехфазные с литой изоляцией напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Внутренней установки.

Трансформаторы комплектуются обмотками фирмы "Siemens". Материал обмоток — алюминий.
Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов.

tsgl_tszgl.pdf подробное описание

( pdf, 1872 Kb )

Трансформаторы силовые сухие трехфазные с литой изоляцией напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Внутренней установки.

Трансформаторы комплектуются обмотками фирмы "Siemens". Материал обмоток —  медь.
Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов.

tsgl20_tszgl21.pdf подробное описание

( pdf, 1749 Kb )

 Трансформаторы силовые сухие трехфазные с литой изоляцией серии ТСЛ (без кожуха) и ТСЗЛ (с кожухом) классов напряжения до 10 кВ предназначены для преобразования электроэнергии у потребителей переменного тока номинальной частотой 50 Гц. Номинальное напряжение ВН — 6 или 10 кВ, НН — 0,4 кВ.

Трансформаторы комплектуются обмотками собственного производства.

tsl_tszl.pdf подробное описание

( pdf, 666 Kb )

Трансформаторы серии ТСЗР (трехфазные, сухие, защищенные, разделительные) мощностью 1,6-40 кВ∙А предназначены для питания выпрямительных схем, полупроводниковых преобразователей станков и лифтов, электрического инструмента и других устройств трехфазным напряжением, если требуется разделение цепей с помощью усиленной изоляции и обеспечение степени защиты источника питания от внешнего воздействия не ниже IP21.

tszr.pdf подробное описание

( pdf, 874 Kb )

Трансформаторы серии ТСР (трехфазные, сухие, разделительные) мощностью 0,16-40 кВ∙А предназначены для питания выпрямительных схем, полупроводниковых преобразователей станков и лифтов, электрического инструмента и других устройств трехфазным напряжением, если требуется разделение цепей с помощью усиленной изоляции.

tsr.pdf подробное описание

( pdf, 1684 Kb )

Трехфазные сухие трансформаторы серии ТС и ТСЗ класса напряжения 0,66 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Внутренней установки.

ts_tsz_0.66.pdf подробное описание

( pdf, 920 Kb )

Соответствуют стандартам МЭК – 76, ГОСТ 30297,
ТУ У3.49 – 00213440-059-2002


Трансформаторы силовые сухие серии ТС(З)Н с обмотками, изготовленными из проводов с изоляцией «NOMEX» класса нагревостойкости Н (180С), двухобмоточные, общего назначения мощностью от 10 до 2500 кВА напряжением до 10кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

* напряжение короткого замыкания ±10%;
* потери короткого замыкания на основном ответвлении +10%;
* потери холостого хода +15%;
* полная масса +10%.

Технические характеристики

Силовые трансформаторы типа ТС(З)Н мощностью от 10 до 2500 кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Условия эксплуатации

Температура окружающего воздуха: от -25С до +40С;

Относительная влажность воздуха – не болеем 80% при температуре +25С;

Высота установки над уровнем моря – не более 1000м;

Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.


Описание и технические характеристики ТСН, ТСЗН на 0,66 в PDF (0,54 MB)
Описание и технические характеристики ТСН, ТСЗН в PDF (1,80 MB)

Соответствуют стандартам МЭК – 76, ГОСТ 30297
ТУ У3.49 – 00213440-059-2002


Трансформаторы силовые сухие серии ТС(З)ГЛ с обмотками с литой изоляцией типа «Геофоль» - силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 100 до 2500кВА напряжением до 10кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы комплектуются обмотками фирмы «SIEMENS».

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

* напряжение короткого замыкания ±10%;
* потери короткого замыкания на основном ответвлении +10%;
* потери холостого хода +15%;
* полная масса +10%.

Технические характеристики


Силовые трансформаторы типа ТС(З)ГЛ мощностью от 100 до 2500кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Условия эксплуатации

* Температура окружающего воздуха: от -25С до +40С;
* Относительная влажность воздуха – не болеем 80% при температуре +25С;
* Высота установки над уровнем моря – не более 1000м;
* Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.


Описание и технические характеристики ТС(З)ГЛ в PDF (2,05 MB)

Соответствуют стандартам МЭК – 76,
ТУ У3.49 – 00213440-059-2002


Трансформаторы силовые сухие серии ТС(З)НО с принудительным охлаждением (автоматическое включение вентиляторов для повышения номинальной мощности трансформатора до 40%) с обмотками, изготовленными из проводов с изоляцией «NOMEX» класса нагревостойкости Н (180С), двухобмоточные, общего назначения мощностью от 400 до 1600 кВА напряжением до 10 кВ.

Используются в отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц и устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности и экологической чистоты.

Трансформаторы соответствуют стандартам МЭК – 76, производство сертифицировано по ISO 9001: 2000

Технические характеристики

Силовые трансформаторы типа ТС(З)НО мощностью от 400 до 1600кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Контроль температуры обмоток осуществляется автоматически с помощью термореле, блока управления и системы охлаждения. При достижении температуры обмотки 140С вентиляторы автоматически включаются, после охлаждения обмоток, выключаются с помощью термореле, контролируя максимально допустимую температуру обмоток.

Условия эксплуатации

Температура окружающего воздуха: от -25С до +40С;

Относительная влажность воздуха – не болеем 80% при температуре +25С;

Высота установки над уровнем моря – не более 1000м;

Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.


Описание и технические характеристики ТСНО, ТСЗНО в PDF (407,43 KB)

Соответствуют стандартам МЭК – 76,
ТУ У3.49 – 00213440-059-2002


Силовые сухие серии ТС(З)ГЛО с принудительным охлаждением (автоматическое включение вентиляторов для повышения номинальной мощности трансформатора до 40%) с обмотками с литой изоляцией типа «Геофоль» -- силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 400 до 2500 кВА напряжением до 10 кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы комплектуются обмотками фирмы «SIEMENS».

Технические характеристики


Силовые трансформаторы типа ТС(З)ГЛО мощностью от 400 до 2500 кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) – 0,4 кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Контроль температуры обмоток осуществляется автоматически с помощью термореле, блока управления и системы охлаждения. При достижении температуры обмотки 140С вентиляторы автоматически включаются или выключаются с помощью термореле, контролируя максимально допустимую температуру обмоток.

Условия эксплуатации


* Температура окружающего воздуха: от -25С до +40С;
* Относительная влажность воздуха – не болеем 80% при температуре +25С;
* Высота установки над уровнем моря – не более 1000 м;
* Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.


Описание и технические характеристики ТС(З)ГЛО в PDF (0,86 MB)

Соответствуют стандартам МЭК – 76, ГОСТ 30297
ТУ У3.49 – 00213440-059-2002


Трансформаторы силовые сухие серии ТСГЛ с обмотками с литой изоляцией типа "Геофоль" -- силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 630 до 2500 кВА напряжением 20кВ.

Используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы комплектуются обмотками фирмы «SIEMENS».

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

* напряжение короткого замыкания ±10%;
* потери короткого замыкания на основном ответвлении +10%;
* потери холостого хода +15%;
* полная масса +10%.

Технические характеристики

Силовые трансформаторы типа ТСГЛ мощностью от 630 до 2500кВА с номинальным напряжением первичной обмотки (высокого напряжения) 20кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Условия эксплуатации


* Температура окружающего воздуха: от -25С до +40С;
* Относительная влажность воздуха – не болеем 80% при температуре +25С;
* Высота установки над уровнем моря – не более 1000м;
* Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли.


Описание и технические характеристики ТСГЛ в PDF (304,91 KB)

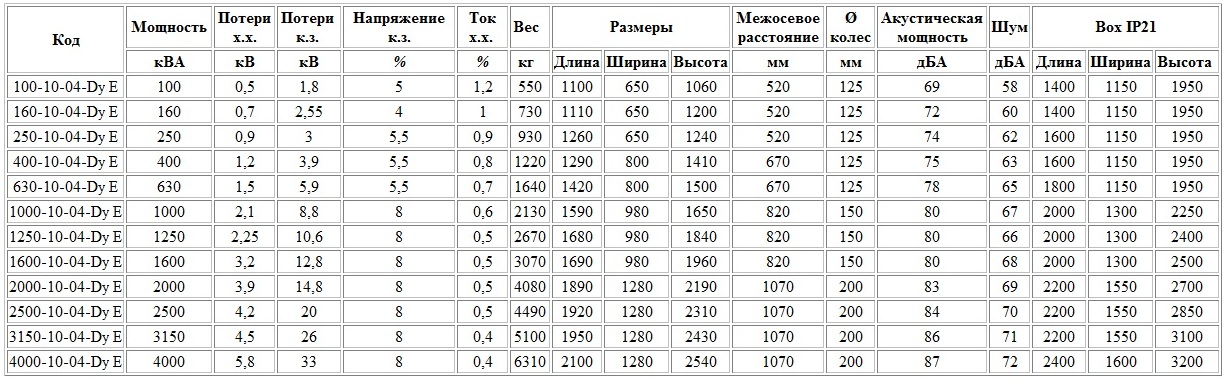

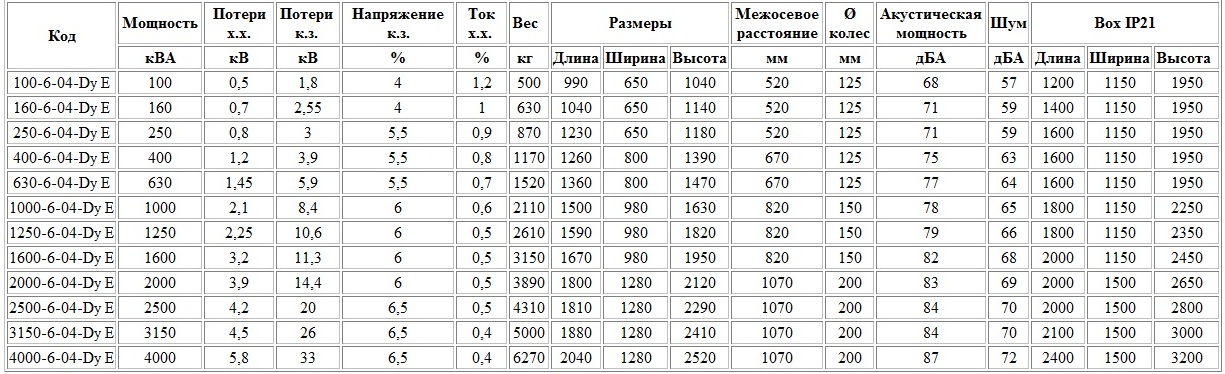

Трансформаторы соответствуют самым жестким климатическим, транспортным и эксплуатационным требованиям. Это достигается за счет использования ряда оригинальных технических решений в производстве силовых трансформаторов, применения новых материалов и технологий, а также контроля качества на всех этапах создания сухого силового трансформатора.

Типы трансформаторов:

  • Распределительные сухие силовые трансформаторы общего назначения:- Сухие силовые трансформаторы с классом напряжения 0,66 кВ.
  • Преобразовательные сухие силовые трансформаторы:
    - Сухие силовые трансформаторы с расщепленной вторичной обмоткой
    - Сухие силовые трансформаторы для систем возбуждения турбо- и гидрогенераторов
    - Сухие силовые трансформаторы для морских буровых установок и судов.
  • Специальные сухие силовые трансформаторы.

Трансформаторы могут быть изготовлены с медными или аллюминиевыми обмотками, со степенью защиты от IP00 (ТС без кожуха) до IP54 (ТСЗ в защитном кожухе).

При варианте исполнения сухого силового трансформатора без защитного кожуха (IP00) в комплект поставки включены:

  • Силовой трансформатор типа ТС
  • Заводская табличка с информацией об изделии
  • Болт заземления (2 шт.)
  • Поворотное колесо (4 шт.)
  • Система пофазного контроля температуры обмоток НН с релейным выходом и выдачей двух дискретных сигналов
  • Контактные площадки сверху для подсоединения ВН и НН
  • Паспорт трансформатора
  • Руководство по эксплуатации трансформатора

При варианте исполнения трансформатора ТСЗ с защитным кожухом к указанной комплектации добавляется разборный защитный кожух, смонтированный на опорных швеллерах трансформатора, со степенью защиты от IP21 до IP54. Степень защиты кожуха определяется при заказе.

По требованиям потребителей указанные варианты исполнения и комплектация трансформаторов ТС и трансформаторов ТСЗ могут быть дополнены:

  • Устройством присоединения низкого напряжения «левое» или «правое»
  • Устройством присоединения высокого напряжения «левое» или «правое»
  • Виброгасителями
  • Трансформаторами тока на линейных входах ВН
  • Системой климат-контроля внутри защитного кожуха
  • Системой термоконтроля обмоток НН и магнитопровода с цифровым отражением текущего значения температуры и релейным выходом

1. Изоляция на основе безматричной вакуумной пропитки работает в среде с высокой влажностью воздуха и в химически агрессивной атмосфере.

2. Минимальное выделение энергии горения (например, 43 кг для трансформатора 1600 кВА соответствуют 1,1% веса). Другие изоляционные материалы являются практически негорючими, самозатухающими и не содержат каких-либо токсичных добавок.

3. Устойчивость к загрязнениям благодаря конвекционным самоочищающимся дискам обмотки - очевидность этого подтверждена десятилетиями эксплуатации в цементных цехах и на рудниках.

4. Крайне большая длина утечки по поверхности дисков обмотки, которые создают эффект изоляционных барьеров.

5. Устойчивость к температурной ударной нагрузке даже при крайне низких температурах (-50°С).

6. Керамические блоки прокладки (без возможности возгорания) между дисками обмотки.

7. Изоляция проводников стекло-шелк или Meta Aramid (Nomex).

8. Высочайшая безопасность эксплуатации благодаря специальной структуре обмотки. Воздействие напряжения на изоляцию никогда не превышает напряжение изоляции (не более 10 В). Таким образом, частичные разряды в изоляции физически невозможны.

9. Великолепное охлаждение благодаря вертикальным и горизонтальным каналам охлаждения, а также минимальная толщина изоляции обеспечивают возможность работы при больших кратковременных перегрузках в защитном корпусе IP 45 без принудительного охлаждения.

10. Проверенный на напряжение изоляционный цилиндр сделан из практически негорючего и самозатухающего материала, армированного стекловолокном.

11. Обмотка низкого напряжения из стандартного провода или фольги; в качестве материала обмотки используется медь.

12. Динамическая устойчивость к коротким замыканиям обеспечивается керамическими изоляторами.

Сравнительные характеристики трансформаторов

Наименование характеристики
трансформатора
Трансформатор с литой изоляцией Трансформатор с открытой обмоткой
1. Возможность возникновения частичного разряда

Уровень возникновения частичного разряда 1,2хUn

Влияет на срок службы.

Нет.
Это обеспечивает более высокую надежность и уменьшение затрат при эксплуатации.

2. Класс изоляции

F (155ºC)

F (155ºC), H (180ºC)

3. Перегрузочная способность для класса изоляции F (155ºC)

Увеличение нагрузки на 40% требует установки дополнительной вентиляции.

Увеличение нагрузки до 120% не требует дополнительной вентиляции.
При увеличении нагрузки на 40% трансформатор работает без дополнительной вентиляции более 1 часа.

4. Условия эксплуатации, транспортирования, хранения

0т –25ºС до + 40ºС

От –50ºС до +50ºС.

При этом обеспечивается устойчивая работа на номинальной мощности при резких перепадах температуры окружающей среды в указанном диапазоне.

5. Материал обмоток высокого и низкого напряжения

Алюминий, медь

Алюминий, медь

6. Подключение обмоток высокого и низкого напряжения

Непосредственно на выводные концы катушек.

Через опорные изоляторы, выбранные с учетом механических нагрузок, возникающих при КЗ, землетрясении и вибрации.

7. Фиксация обмоток

Через дистанционные элементы из изоляционного материала.

Через изоляторы, выбранные с учетом испытательного напряжения.

8. Пожароопасность:
а) способность самовозгорания (сравнительная);
б) содержание токсичных добавок в изоляции;
в) генерация дыма в случае пожара

5-10

Да

Присутствует, иногда значительная.

1

Нет

Нет
Количество изоляции подверженной горению в 5-10 раз меньше чем у трансформаторов с литой изоляцией.

9. Экологическое воспроизводство материала проводника катушек Нет

Да.
Процесс воспроизводства ценного проводникового материала экологически чист и прост.

Сухие трансформаторы напряжением 10 кВ:

  • материал обмоток - медь

По требованию заказчика распределительные трансформаторы могут быть оснащены защитным кожухом со степенью зашиты до IP 41. По заказу потребителей могут быть изготовлены трансформаторы с любыми сочетаниями напряжений, схемами и группами соединения обмоток.

Степень защиты IP 00

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000 2500
Po, кВт 0,4 0,725 0,865 1,1 1,6 1,65 1.9 2,15 2.6 3,2 4,5
Pk кВт при 115°С 1.75 2 3,1 4,9 7,2 9 9,8 11,5 14,2 17 19,5
Uk.% 4-6 4-6 4-8 4-8 6 6 6-8 6-8 6-12 6-8 6-8
Звук мощн. dB 61 61 62 65 67 68 74 74 74 74 74
L, мм 1010 1170 1170 1300 1440 1500 1530 1560 1670 1880 1950
B, мм 600 600 600 750 750 750 900 900 900 1200 1200
H, мм 1120 1182 1282 1375 1610 1655 1702 1795 1953 2060 2110
H1, мм 1102 1165 1264 1341 1560 1595 1670 1723 1908 1970 2000
D, мм 340 400 400 440 500 520 520 530 580 620 660
F, мм 520 520 520 670 670 670 820 820 820 1070 1070
K, мм 277 277 284 293 306 320 316 322 330 343 351
K1, мм 226 226 228 287 246 256 258 303 308 279 273
d, мм 125 150
m, мм 40 40 40 40 40 40 40 40 40 50 50
Масса, кг 830 1200 1400 1750 2300 2700 2850 3400 4100 5800 6500

Размеры и масса уточняются при каждом конкретном заказе.

Степень защиты IP 21

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000 2500
L, мм 1300 1600 1600 1600 1750 1840 1840 1840 1950 2100 2200
B, мм 900 900 900 900 1000 1200 1200 1200 1250 1300 1300
H, мм 1460 1560 1560 1560 1908 2010 2010 2010 2288 2370 2500
Масса, кг. 930 1300 1500 1900 2500 2900 3050 3600 4350 6100 6750

Размеры и масса уточняются при каждом конкретном заказе.

  • материал обмоток - алюминий

По требованию заказчика распределительные трансформаторы могут быть оснащены защитным кожухом со степенью зашиты до IP 41. По заказу потребителей могут быть изготовлены распределительные трансформаторы с любыми сочетаниями напряжений, схемами и группами соединения обмоток.

Степень защиты IP 00

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000
Po, кВт 0,55 0,7 1 1,1 1,3 1,5 2 2,2 2,8 3,7
Pk кВт при
115°С
2 3,4 4,4 7,6 8,2 9,3 12,4 13 14,5 18,3
Uk.% 4 4 4 4 6 6 6 6 6 6
Звук мощн. dB 61 61 62 65 67 68 74 74 74 74
L, мм 1170 1170 1300 1360 1540 1540 1625 1800 1857 2000
B, мм 750 750 750 750 750 950 950 950 950 1200
H, мм 1250 1250 1347 1496 1618 1720 1776 1810 2010 2050
H1, мм 1250 1250 1341 1476 1580 1645 1718 1640 1920 1920
D, мм 400 400 430 450 520 520 550 600 630 675
F, мм 520 520 520 670 670 820 820 820 820 1070
K, мм 273 273 273 341 309 309 319 342 337 358
K1, мм 274 274 274 282 246 246 254 346 268 278
d, мм 125 150
m, мм 40 40 40 40 40 40 40 40 40 50
Масса, кг 900 1100 1250 1500 2000 2350 2850 3500 4100 5000

Размеры и масса уточняются при каждом конкретном заказе.

Степень защиты IP 21

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000
L, мм 1500 1500 1600 1650 1850 1850 1950 2100 2150 2300
B, мм 900 900 900 900 1000 1000 1200 1200 1250 1300
H, мм 1500 1500 1560 1750 1910 1960 2000 2100 2350 2400
Масса, кг. 1000 1200 1350 1650 2170 2550 3050 3700 4350 5300

Размеры и масса уточняются при каждом конкретном заказе.

Сухие трансформаторы напряжением 6 кВ:

  • материал обмоток - медь

По требованию заказчика распределительные трансформаторы могут быть оснащены защитным кожухом со степенью зашиты до IP 41. По заказу потребителей могут быть изготовлены трансформаторы с любыми сочетаниями напряжений, схемами и группами соединения обмоток.

Степень защиты IP 00

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000 2500
Po, кВт 0,4 0,75 0,9 1,2 1,45 1,7 1,9 2,1 3 3,6 4,1
Pk кВт при 115°С 1,75 2,3 3,4 4,8 7 8,8 9,5 10,7 14,7 16 17,2
Uk.% 4,5 4 4 4 6 6 6 6 6 6 6
Звук мощн. dB 59 65 65 70 70 75 75 75 75 75 79
L, мм 980 1210 1220 1260 1418 1480 1520 1540 1670 1850 1966
B, мм 600 600 600 600 750 750 900 900 900 1200 1200
H, мм 1042 1215 1279 1375 1460 1645 1686 1705 1840 1950 2055
H1, мм 1032 1165 1260 1341 1410 1630 1650 1640 1780 1890 1930
D, мм 330 400 400 420 480 500 500 520 560 620 645
F, мм 520 520 520 670 670 670 820 820 820 1070 1070
d, мм 125 150
m, мм 40 40 40 40 40 40 40 40 40 50 50
K, мм 208 208 284 293 306 306 315 330 328 343 371
K1, мм 214 214 228 237 246 246 255 266 264 275 295
Масса, кг 700 1200 1300 1700 2200 2600 2800 3300 3900 5300 6500

Размеры и масса уточняются при каждом конкретном заказе.

Степень защиты IP 21

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000 2500
L, мм 1300 1600 1600 1600 1750 1840 1840 1840 1950 2080 2200
B, мм 900 900 900 900 1000 1200 1200 1200 1250 1300 1300
H, мм 1460 1560 1560 1560 1908 2010 2010 2010 2288 2368 2500
Масса, кг. 800 1300 1400 1850 2400 2800 3000 3500 4150 5550 6750

Размеры и масса уточняются при каждом конкретном заказе.

  • материал обмоток - алюминий

По требованию заказчика распределительные трансформаторы могут быть оснащены защитным кожухом со степенью зашиты до IP 41. По заказу потребителей могут быть изготовлены распределительные трансформаторы с любыми сочетаниями напряжений, схемами и группами соединения обмоток.

Степень защиты IP 00

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000
Po, кВт 0,55 0,7 0,8 1,1 1,4 1,6 2,1 2,8 3,1 3,7
Pk кВт при
115°С
2 3,4 6,3 7 8,9 10,8 13 13,2 14,5 17,5
Uk.% 4 4 4 6 6 6 6 6 6 6
Звук мощн. dB 59 65 65 70 70 75 75 75 75 79
L, мм 1170 1170 1210 1300 1475 1510 1625 1740 1870 2000
B, мм 750 750 750 750 750 750 950 950 950 1200
H, мм 1250 1250 1345 1485 1563 1700 1700 1807 1950 2050
H1, мм 1250 1250 1340 1442 1510 1642 1642 1722 1860 1920
D, мм 400 400 410 440 500 510 550 590 630 655
F, мм 520 520 520 670 670 670 820 820 820 1070
d, мм 125 150
m, мм 274 274 40 40 40 40 40 40 40 50
K, мм 95 95 273 292 305 310 320 342 337 358
K1, мм 40 40 274 236 247 255 255 346 269 278
Масса, кг 900 1100 1250 1700 1900 2300 2800 3500 3900 4700

Размеры и масса уточняются при каждом конкретном заказе.

Степень защиты IP 21

Общая конструктивная схема трансформаторов

Технические характеристики трансформаторов

Мощность, кВА 100 160 250 400 630 800 1000 1250 1600 2000
L, мм 1500 1500 1600 1650 1850 1850 1950 2100 2150 2300
B, мм 900 900 900 900 1000 1000 1200 1200 1250 1300
H, мм 1500 1500 1560 1750 1860 1960 2000 2100 2350 2400
Масса, кг. 1000 1200 1350 1850 2070 2500 3000 3700 4150 5000

Размеры и масса уточняются при каждом конкретном заказе.

Мы готовы предоставить дополнительную информацию по всем интересующим вопросам о предлагаемых силовых трансформаторах.

Принимаются заявки на сухие трансформаторы напряжением от 0,4 до 35 кВ мощностью до 12500 кВА, а также нестандартные трансформаторы.


Трансформаторы серии ТП - это однофазные и трехфазные силовые сухие понижающие и повышающие трансформаторы в защитном кожухе , предназначенные для разделения и согласования цепи нагрузки с питающей сетью. ТП - сертифицированная марка. Является полным аналогом марок ГОСТ: ТСЗ, ТС, ОС, ОСЗ и др., по всем характеристикам.

Магнитопроводы трансформаторов стержневого типа, шихтованные, бесшпилечной конструкции. Катушки обмоток цилиндрические, каркасные до 6.3 кВА и бескаркасные при больших значениях мощности.

Ряд номинальных мощностей однофазных трансформаторов, кВА:
0.1; 0.16; 0.25; 0.40; 0.63; 1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0;100.0

Ряд номинальных мощностей трехфазных трансформаторов, кВА:
1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0.

Поставляем трансформаторы с номинальным первичным напряжением 220; 380 и 660 В. Номинальное вторичное напряжение: 12; 36; 42; 110; 127; 220; 380; 660 В.

В зависимости от мощности, трансформатор размещен в один из пяти типов защитного корпуса.

Габаритные размеры трансформаторов серии ТП, мм

Мощность

Переносные

Стационарные

0,1 … 0,63

320х160х305

1,0 … 2,5

430х210х380

4,0 … 6,3

545х260х460

10,0 …20,0

505х625х725

25,0 … 100,0

720х760х790

160,0 ... 250,0

760х720х1240

Все трансформаторы серии ТП защищены стальным корпусом, охлаждение воздушное, естественное. Класс изоляции «В», степень защиты оболочки IP20 климатическое исполнение У или УХЛ, т.е. для районов с умеренным или умеренно-холодным климатом. Категория размещения 3, предполагающая наличие закрытого помещения с нерегулируемой температурой и влажностью. Трансформаторы ТП относятся к электроустановкам напряжением до 1 кВ. Класс по способу защиты человека от поражения электрическим током 1 по ГОСТ 12.2.007.0


Технические характеристики

6/0,4 кВ Dyn11



10/0,4 кВ Dyn11


Комплектные трансформаторные подстанции в утепленной оболочке предназначены для электроснабжения и защиты потребителей городов, промышленных объектов и отдельных населенных пунктов.


ktppn_400_1000.pdf подробное описание

( pdf, 136 Kb )

Блочные комплектные трансформаторные подстанции в бетонной оболочке предназначены для электроснабжения потребителей городов, населенных пунктов, промышленных или сельскохозяйственных объектов.

ktpb.pdf подробное описание

( pdf, 3807 Kb )

Комплектные трансформаторные и двухтрансформаторные подстанции в бетонной оболочке с коридором обслуживания предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением до 20 кВ, её транзита и  преобразования в электрическую энергию  напряжением 0,4 кВ для электроснабжения потребителей городов, промышленных  и других объектов.

ktpbk_i_2ktpbk.pdf подробное описание

( pdf, 6404 Kb )

Проект соответствует действующим нормам и правилам взрывопожаробезопасности. Безопасная эксплуатация объекта по данному проекту обеспечивается при условии соблюдения действующих правил техники безопасности и эксплуатационных инструкций и соответствий сооружений, оборудования, схем и условий строительно-монтажных работ проектным требованиям.

2bktpk__posobie_po_proektirovaniyu-.pdf подробное описание

( pdf, 9727 Kb )

Трансформаторы силовые сухие трехфазные с изоляцией «Номекс» серии ТС и ТСЗ классов напряжения до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Внутренней установки.

ts__tsz_nomex.pdf подробное описание

( pdf, 1698 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии, преобразования ее, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъезды, устройства сигнализации, автоблокировки и т.д).

ktpj_25_100_250_400.pdf подробное описание

( pdf, 171 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии, преобразования ее, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъезды, устройства сигнализации, автоблокировки и т.д).

mtpj_10.pdf подробное описание

( pdf, 167 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии, преобразования ее, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъезды, устройства сигнализации, автоблокировки и т.д).

mtpj_1_25-10.pdf подробное описание

( pdf, 287 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии, преобразования ее, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъезды, устройства сигнализации, автоблокировки и т.д).

ktpos_25_40_63.pdf подробное описание

( pdf, 177 Kb )

Комплектные трансформаторные подстанции для нефтедобычи служат для приема энергии, преобразования ее и снабжения ею промысловых скважин добычи нефти (и других промышленных объектов)

ktpnd_40-160.pdf подробное описание

( pdf, 126 Kb )

Подстанции трансформаторные комплектные серии КТППН представляют собой однотрансформаторные подстанции наружной установки. Служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6(10) кВ, ее транзита, преобразования и питания ею, управления и защиты электродвигателей погружных насосов добычи нефти.

ktppn_82_ktppn_05.pdf подробное описание

( pdf, 107 Kb )

Подстанции трансформаторные комплектные серии КТППН представляют собой однотрансформаторные подстанции наружной установки. Служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 кВ, ее транзита, преобразования и питания ею, управления и защиты электродвигателей погружных насосов добычи нефти.

ktppn_400_1000.pdf подробное описание

( pdf, 136 Kb )

Комплектная трансформаторная подстанция наружной установки предназначена для электроподогрева бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента.

ktp_spec.pdf подробное описание

( pdf, 133 Kb )

Устройства комплектные серии ШГС предназначены для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 380 В и преобразования ее в электроэнергию напряжением, соответствующим напряжению двигателя, а также для управления и защиты погружных электронасосов добычи нефти.

shgs_5805.pdf подробное описание

( pdf, 92 Kb )

Комплектные устройства (КУ-01) предназначены для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 380 В и преобразования ее в электроэнергию напряжением, соответствующим напряжению двигателя, а также для управления и защиты погружных электронасосов добычи нефти.

ku_01.pdf подробное описание

( pdf, 84 Kb )

Комплектная трансформаторная подстанция наружной установки предназначена для электроподогрева бетона и мерзлого грунта с ручным регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента.

ktp_spec.pdf подробное описание

( pdf, 133 Kb )

Подстанции трансформаторные комплектные для термообработки бетона и грунта типа КТПТО-50-12-У1 в комплекте с трехфазным масляным трансформатором ТМТО-50/0,38-У1 напряжением 0,38/0,095/0,042 кВ, Y/Δ/Δ-11-11 мощностью 50 кВ·А наружной установки предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта без автоматического контроля температуры бетона, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В в условиях строительных площадок.

ktpto_50.pdf подробное описание

( pdf, 111 Kb )

Подстанции трансформаторные комплектные для термообработки бетона и грунта типа КТПТО-80-07-У1 в комплекте с трехфазным масляным трансформатором ТМТО-80/0,38-У1 напряжением 380/55-95 В мощностью 80 кВА  предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим контролем температуры бетона, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42

ktpto_80.pdf подробное описание

( pdf, 136 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktptas_ktppas_63-400.pdf подробное описание

( pdf, 975 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktptas-m_ktppas-m_630.pdf подробное описание

( pdf, 535 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktptas-m_63-250.pdf подробное описание

( pdf, 243 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktptas_630.pdf подробное описание

( pdf, 276 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktptas_1000.pdf подробное описание

( pdf, 296 Kb )

Комплектные трансформаторные подстанции контейнерного типа (КТПТ)  предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 6 или 10 кВ и преобразования ее в электрическую энергию напряжением 0.4 кВ для электроснабжения нефтегазовых месторождений, промышленных объектов и отдельных населенных пунктов.

kontein.pdf подробное описание

( pdf, 174 Kb )

Справочные материалы. Варианты установки комплектных трансформаторных подстанций тупикового типа Минского электротехнического завода им. В. И.  Козлова на месте эксплуатации.


primery_ustanovok_ktp.pdf подробное описание

( pdf, 313 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktp_s_ku.pdf подробное описание

( pdf, 484 Kb )

Комплектные трансформаторные подстанции киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, ее транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов.

ktp_s_avr.pdf подробное описание

( pdf, 671 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции тупикового типа наружной установки. Служат для приема и преобразования электрической энергии для потребителей в районах с умеренным климатом.

ktp02_ktp04_ktpr_25-250.pdf подробное описание

( pdf, 515 Kb )

КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в т.ч. фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

mtp_25_100.pdf подробное описание

( pdf, 352 Kb )

КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в т.ч. фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

mtp_160_250.pdf подробное описание

( pdf, 186 Kb )

Трансформаторные подстанции представляют собой однотрансформаторные подстанции тупикового типа наружной установки. Служат для приема и преобразования электрической энергии для потребителей в районах с умеренным климатом.

mtpo_4_10.pdf подробное описание

( pdf, 183 Kb )

Камеры сборные одностороннего обслуживания серии КСО-200 предназначены для комплектования распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50Гц с изолированной нейтралью.

Камеры предназначены, для установки только в специальных электротехнических помещениях. Камеры изготавливаются по 28 принципиальным схемам главных цепей. Вторичные цепи (цепи защиты) в камерах выполняются на базе:

а) электромеханического реле;
б) микропроцессорных блоков (Sepam, БМРЗ, ТЕМП и т. д.).

Габаритные размеры камер, сетка схем главных цепей приведены в техническом описании. При двухрядном расположении камер сборная шина соединяется с помощью шинного моста. Длина шинного моста определяется проектом. Шинные мосты изготавливаются как с разъединителями, так и без них.

В камерах установлены:

- высоковольтная аппаратура первичных цепей масляные или вакуумные выключатели, выключатели нагрузки, разъединители, трансформаторы тока и напряжения, разрядники, индикаторы напряжения) в количествах и сочетаниях, предусмотренных проектом;
- аппаратуры вторичных цепей (клеммные ряды, реле, измерительные приборы и пр.).

Номинальный ток главных цепей – 630, 1000А.

Электродинамическая стойкость главных цепей – 51кА.

Степень защиты панелей со стороны фасада IP-21, с остальных сторон IP-00.


Описание и технические характеристики КСО-200 в PDF (0,72 MB)

Камеры сборные одностороннего обслуживания серии КСО -386, 386-М предназначены для комплектования распределительных устройств напряжением 6-10 кВ переменного тока, частотой 50-60 Гц с изолированной нейтралью.

Камеры комплектуются выключателями нагрузки ВНМ, ВНА.

В камерах предусмотрены следующие механические блокировки:
- Блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя.
- блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя.

Номинальное напряжение
6; 10 кВ
Наибольшее рабочее напряжение – 7,2; 12 кВ
Номинальный ток главных цепей – 400, 630 А
Род тока – переменный
Частота – 50-60 Гц
Электродинамическая стойкость главных цепей – 41 кА.
Степень защиты панелей со стороны фасада IP-20, с остальных сторон IP-00.


Технические характеристики КСО-300 в PDF (381,19 KB)

Распределительные панели ЩО70 предназначены для комплектования щитов для приема и распределения электрической энергии , защиты от перегрузок и токов короткого замыкания в сетях с глухозаземленной нейтралью, напряжением 0,4 кВ переменного тока частотой 50 Гц.

Панели для комплектования щитов делятся на вводные, линейные, водно-линейные, секционные, водно-секционные, панели управления. Панели собранные в щит объединяются сборными шинами. При двухрядном расположении панелей сборная шина соединяется с помощью шинного моста.

Система шин L1, L2, L3, N, PE
Электродинамическая стойкость сборной шины – 50 кА.
Степень защиты панелей со стороны фасада IP-20, с остальных сторон IP-00.


Описание и технические характеристики ЩО-70 в PDF (0,55 MB)

Устройство водно-распределительные типа УВР, УВРУ, УВРМ предназначены для комплектования трансформаторных подстанций, на один или два трансформатора мощностью 400-1000 кВА, а также защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока частотой 50-60 Гц.

Панели представляют собой сварную конструкцию из листогнутых профилей, с установленной в ней защитной коммутационной аппаратурой. Панели для комплектования устройств водно-распределительных делятся на вводные, линейные, вводно-линейные, секционные, вводно-секционные. Панели, собранные в щит, объединяются сборными шинами. Ввод шинный.

В панелях применяются в качестве вводных аппаратов автоматические выключатели серии ВА 55-41, 55-43 (Контактор); Masterpact NW25, NW32 (Schneider Electric), в линейных панелях могут устанавливаются выключатели-предохранители типа ARS.

При заказе необходимо предоставить опросный лист.

Система шин L1, L2, L3, N, PE. Электродинамическая стойкость сборной шины – 50 кА. Степень защиты панелей со стороны фасада и боковых сторон IP-21. Климатическое исполнение – УХЛ 3 Глубина щита – 600 мм.


Технические характеристики УВР, УВРМ, УВРУ в PDF (1,22 MB)

КТПСП мощностью 250-1600 кВА на напряжение 6(10)/0,49(0,69) предназначаются для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и применяются в системах электроснабжения промышленных предприятий и объектов по добыче, транспортированию и переработке природного газа. КТПСП могут изготавливаться однотрансформаторными, двухтрансформаторными, однорядными, двухрядными в левом и правом исполнении. КТПСП могут комплектоваться масляными или сухими трансформаторами производства Минского электротехнического завода или других производителей.

В подстанциях мощностью 250-1000 кВА в качестве вводных и секционных автоматов могут устанавливаться выключатели серий: ВА5Х-41, ВА5Х-43, MasterpactNW с электромагнитным приводом, а в подстанциях мощностью 1600 кВА выключатели серий «Электрон» и MasterpactNW.

На отходящих линиях могут устанавливаться выключатели как с ручным, так и с электромагнитным приводом серий: ВА52-35, ВА5Х-41, ВА51-39, ВА57-35, А 3700, Compacy NS.
По виду применяемой в подстанциях аппаратуры для организации схем защит и автоматики КТПСП выпускаются в двух исполнениях с:
- выполнением схем защит и автоматики на электромеханических реле;
- выполнением схем защит и автоматики на базе программируемого логического контроллера (ПЛК).

В настоящее время ведутся работы по созданию на базе КТПСП с ПЛК подстанций с аналогичными функциями, обладающих возможностью связи и управления от ЭВМ энергодиспетчера.


Описание и технические характеристики КТПСП модульной конструкции в PDF (3,06 MB)

По назначению КТПСН изготавливаются двух видов:
- для электроснабжения собственных нужд атомных, тепловых и гидроэлектростанций;
- для электроснабжения собственных нужд газоперекачивающих компрессорных станций, а также для обеспечения надежного электроснабжения электроприемников 1-й категории и особой группы 1-й категории.

КТПСН для атомных, тепловых и гидроэлектростанций выпускаются как по проекту с выключателями «Электрон» и А 3700, так и по проекту с выключателями серии ВА. Для объектов атомной энергетики КТП производятся на основании лицензии Госатомнадзора Российской Федерации.

КТПСН состоят из сухого силового трансформатора ТСЗГЛ (обмотки с литой геафолевой изоляцией), шкафов ввода с выключателями и блоками релейной защиты и управления, секционного шкафа с такими же блоками, шкафов отходящих линий, шкафа управления силовыми трансформаторами и шкафа общесекционных устройств.

Подстанции имеют широчайшую гамму схем главных и вспомогательных цепей для вводов рабочего и резервного питания, секционирования и для управления подстанций как с блочного, так и с резервного щита управления.

Подстанции могут работать в сейсмически опасных районах (КТПСНС). Подвод кабелей возможен как из кабельного канала (КТПСН), так и из кабельных коробов – верхний подвод кабелей (КТПСНВ).

По заказу потребителя завод может изготовить КТП любой конфигурации и поставить составные части КТП – шкафы ввода, линий, шинные перемычки, релейные блоки.

КТПСН для газоперекачивающих компрессорных станций состоят из двух силовых трансформаторов, шкафов (ввода, отходящих линий, управления) и одного или двух шкафов аварийных вводов осуществляющих подвод питания от дизель-генераторов или сети.
КТПСН комплектуются силовыми масляными или сухими трансформаторами. В качестве вводных и секционного автоматов могут устанавливаться выключатели серий ВА5Х-41, ВА5Х-43 и Masterpact, на отходящих линиях могут устанавливаться выключатели ВА5Х-41, ВА51-39, ВА52-35, CompactNS.


Описание и технические характеристики КТПСН, КТПСНВ, КТПСНС в PDF (1,49 MB)

Комплектные двухтрансформаторные подстанции 2КТПЦ (далее КТП) мощностью 250…1600 кВА с вводами (без вводов) от аварийного источника питания, с защитой и автоматикой, выполненной на микропроцессорных блоках типа БМРЗ-0,4, предназначены для:

  • приема электроэнергии трехфазного переменного тока частотой 50 Гц на напряжение 6 (10) кВ;
  • преобразования и распределения электроэнергии на напряжении 6 (10)/0,4 кВ;
  • автоматизации перехода на резервное или аварийное питание (при потере основного питания) и автоматического возврата на питание от основных источников (при восстановлении напряжения).

КТП может применяться в системах электроснабжения потребителей газоперекачивающих компрессорных станций магистральных газопроводов и в других отраслях промышленности для обеспечения надежного электроснабжения:

  • электроприемников I категории,
  • особой группы электроприемников I категории,
  • для поставки на экспорт.

Двухтрансформаторная КТП состоит из:

  • вводного устройства со стороны высшего напряжения (УВН) – 2 шт.;
  • силового трансформатора – 2 шт.;
  • кожуха выводов силового трансформатора – 2 шт. (только для КТП с масляными трансформаторами);
  • распределительного устройства низкого напряжения (РУНН), состоящего из:
    - шкафа стыковки с трансформатором – 2 шт.;
    - шкафа рабочего ввода – 2 шт.;
    - шкафа аварийного ввода – до 2 шт. (по заказу);
    - секционного шкафа – 1 шт.;
    - шкафа отходящих линий – количество по заказу;
    - шкафа управления – 1 шт.;
    - шинной перемычки – 1 шт. (для двухрядной КТП).

    Совместно с КТП в качестве аварийных источников питания могут использоваться автоматизированные комплектные станции (в блочнокомплектном исполнении производства завода «Звезда» г. Санкт-Петербург) или резервный ввод от энергосистемы.

Автоматика КТП выполнена на постоянном оперативном токе с применением микропроцессорных блоков релейной защиты БМРЗ-0,4 ВВ (аварийные вводы), БМПА-0,4 АВ (секционный выключатель) и предусматривает два алгоритма работы с возможностью их раздельного ввода в работу:

  • двухстороннее автоматическое включение резервного питания секций КТП, выполненное на секционном выключателе (в дальнейшем АВР СВ) при исчезновении напряжения на одном из вводов с последующим автоматическим возвратом схемы в исходное положение при восстановлении напряжения на этом вводе;
  • автоматическое включение резерва, выполненное на аварийном вводе (в дальнейшем АВР СВ), то есть запуск и включение аварийной станции (АС) или включение выключателя аварийного ввода (при питании от энергосистемы) при исчезновении напряжения на обоих вводах (с включением секционного выключателя), а также последующий возврат схемы в исходное положение при восстановлении напряжения на одном или двух вводах.

Выбор алгоритма автоматики, в зависимости от типа и количества аварийных источников, задается с помощью программных ключей.
Ввод в работу автоматики КТП осуществляется или со шкафа управления, или через АСУ. Режимы работы автоматики АВР CD и АВР АВ («включено»-«отключено») отображается сигнальными лампами на шкафу управления. Управление через АСУ возможно только при положении «включено» переключателя «управление через АСУ».

Вывод из работы АВР АВ, вывод в ремонт аварийной станции или выключателя аварийного ввода не препятствуют работе АВР CВ.
Вывод из работы АВР СВ, вывод в ремонт любого из выключателей рабочих вводов не препятствует работе АВР АВ.

В качестве автоматических выключателей рабочих и аварийных вводов, а также секционного выключателя, могут устанавливаться автоматы серии ВА 5Х-41, ВА 5Х-43, Masterpact NW 08-32 как с блоками управления без защит, так и с блоками управления, которые обеспечивают регулируемые по току и времени:

  • защиту от перегрузки;
  • максимальную токовую защиту;
  • защиту от замыканий на землю.

В качестве автоматических выключателей отходящих линий устанавливаются выдвижные выключатели с ручным приводом ВА и Compact NS с различного вида полупроводниковыми расцепителями, обеспечивающими защиты в зоне токов перегрузки и короткого замыкания.
Установленные на рабочих и аварийных вводах микропроцессорные блоки, кроме функций автоматики также имеют следующие защиты:

  • максимальная токовая защита (МТЗ) с независимой характеристикой, имеют возможность блокировки (перевода на более высокую уставку) при пуске или самозапуске электродвигателей. МТЗ имеет две регулируемые отдельно выдержки времени, первая (меньшая) воздействует на отключение секционного выключателя, вторая – на отключение выключателя ввода, от перегрузки с независимой или обратнозависимой характеристикой (задается программно), с одной ступенью выдержки времени;
  • токовая защита 3IO с независимой характеристикой и двумя выдержками времени, которые функционируют аналогично МТЗ;
  • трехступенчатая резервная защита 0,4 кВ, действующая при отказе защит или выключателей отходящих линий.

Действие любой из защит рабочих или аварийных вводов вызывает запрет АВР CD и АВР АВ. Ввод в работу любой из защит, блокировок осуществляется с помощью программных ключей.

На каждой секции КТП предусмотрена групповая защита минимального напряжения с выдержкой времени, предназначенная для отключения выключателей неответственной нагрузки КТП (по выбору) перед срабатыванием АВР аварийной станции), а также предусмотрена защита силовых масляных трансформаторов, действующая на отключение при повышении давления у трансформаторов мощностью 250…630 кВА, на сигнал при повышении температуры и отключении при повышении давления у трансформаторов мощностью 1000 кВА.

В блоках предусмотрена возможность оперативного подключения к ПЭВМ, а также включение блока в АСУ. Подключение к ПЭВМ производится в соответствии со стандартом RS-232. Подключение к АСУ осуществляется в соответствии со стандартом RS-485 или по волоконно-оптической связи (по заказу).

От блоков БМРЗ и БМПА в АСУ передается информация:

  • о текущих значениях токов, напряжения, частоты, мощности, cos;
  • о значениях входных и выходных дискретных сигналов;
  • о положении выключателей;
  • о срабатывании защит и автоматики;
  • о параметрах аварийных событий и осциллограммы аварий;
  • о действующих уставках и конфигурации функций РЗА.

С верхнего уровня АСУ на блоки передаются:

  • команды управления выключателями;
  • команды на изменение уставок и программных ключей;
  • команды квитирования сигнализации;
  • сигналы корректировки хода внутренних часов.

Обмен информацией с АСУ и ПЭВМ осуществляется по открытому для пользователей протоколу MODBUS.


Описание и технические характеристики 2КТПЦ в PDF (2,60 MB)

Камеры КСО и шинопроводы предназначены для комплектования распределительных устройств и служат для приема и распределения электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6 или 10 кВ. Камеры эксплуатируются в закрытых помещениях с естественной вентиляцией без искусственно-регулируемых климатических условий при температуре от минус 30 до плюс 45 градусов Цельсия.
КСО представляют собой металлическую камеру одностороннего обслуживания. Ввод кабелей в камеры осуществляется со стороны дна. Камеры устанавливаются на кабельный канал. Для защиты обслуживающего персонала камеры имеют:

  • стенки, отделяющие камеры одну от другой;
  • блокировки, предусмотренные конструкциями коммутационных аппаратов;
  • смотровое окно, защищенное безопасным стеклом;
  • инвентарную перегородку, которая (при обслуживании камер) отделяет токоведущие части, находящиеся под напряжением.

Оперирование коммутационными аппаратами осуществляется при закрытых дверях, на которых нанесены схемы. При двухрядной установке камеры КСО комплектуются шинопроводами, на которых располагаются секционные разъединители с заземляющими ножами. Приводы управления этими разъединителями размещаются на торцевых панелях камер КСО. Секционирование камер осуществляется:

  • при двухрядном исполнении с помощью шинопровода;
  • при однорядном исполнении с помощью камер 14П (правая) и 14Л (левая).

Камеры имеют внутреннее освещение на напряжение 220 В. Источник питания цепи освещения находится вне камер КСО и определяется заказчиком на месте эксплуатации.


Описание и технические характеристики КСО в PDF (72,92 KB)

Пункты распределительные предназначены для распределения электрической энергии, защиты электрических установок напряжением до 380 В переменного тока частоты 50 Гц (при перегрузках и коротких замыканиях), для нечастых включений и отключений электрических цепей.

Пункты комплектуются: вводными автоматическими выключателями типа ВА 51-35 (до 250 А), ВА 52-39 (до 630 А); автоматическими выключателями на отходящих линиях типа АЕ-2046М (до 63 А), ВА 57-35 (до 125 А), ВА 21-29 (до 63 А). Степень защиты – IP21 для утопленного исполнения, IP21 и IP24 для напольного и навесного исполнения.

Суммарный ток отходящих линий должен быть на 20 % ниже номинального тока шкафа (во избежание перегрева). Шкафы могут изготавливаться с вводными выключателями и без них (с вводными зажимами), а также могут иметь до 24 однополюсных или до 12 трехполюсных фидеров.


Описание и технические характеристики ПР в PDF (49,80 KB)

Шкафы распределительные серии ШР предназначены для распределения электрической энергии. Применяются в силовых и осветительных цепях трехфазного переменного тока напряжением 380 В частоты 50 Гц в условиях умеренного климата (исполнения У2 и У3).

Шкаф представляет собой металлический корпус, в котором устанавливаются вводной рубильник и предохранители.

Каждая фаза рубильника соединяется с блоком предохранителей при помощи алюминиевой шины.

Шкафы различаются по номинальному току и встраиваемым аппаратам.


Описание и технические характеристики ШР в PDF (41,04 KB)

Панели предназначены для комплектования щитов напряжением 380/220 В, частотой 50 Гц с глухозаземленной нейтралью и служат для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания.
Панели разработаны по номенклатуре ЩО-70.
Конструкция панелей позволяет использовать многочисленные варианты комбинирования щитов по требованию заказчика с обеспечением высокого уровня безопасности. Обслуживание одностороннее. Панели комплектуются аппаратурой:

  • Вводные и секционные – стационарными выключателями серии ВА и разъединителями серии РЕ-19;
  • Линейные – рубильниками с предохранителями (РПС), разъединителями серии Е-19, автоматическими выключателями серии ВА.

При двухрядном размещении панели комплектуются шинными мостами.


Описание и технические характеристики П-ХХ-94 в PDF (96,85 KB)

Ящики управления предназначены для управления электродвигателями с короткозамкнутым ротором. Основное применение: для одиночных приводов с местным или дистанционным управлением в условиях как умеренного, так и холодного климата.

Ящики имеют металлическую оболочку, приспособленную для крепления к стене. Степень защиты IP21. Внешние провода подсоединяются сверху или снизу, для чего в крыше и днище ящика предусмотрены отверстия.

В состав изделия входят:
- выключатели сети;
- магнитные пускатели с токовым реле;
- предохранители;
- переключатели;
- кнопки;
- лампы сигнальные.


Описание и технические характеристики Я 5000 в PDF (68,82 KB)

Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением (заземления отключенных участков). Включение и отключение разъединителя осуществляется при помощи стационарных заземляющих ножей, составляющих единое целое с разъединителем. Комплектно с разъединителем поставляется ручной привод с одним или двумя блок-замками. Нормальная работа разъединителя обеспечивается при следующих условиях:

  • температура окружающего воздуха от -40С до +45С;
  • скорость ветра (при гололеде) не более 15 м/с;
  • толщина корки льда до 10 мм;
  • скорость ветра (при отсутствии гололеда) не более 40 м/с;
  • высота над уровнем моря не более 1000 м.

Разъединитель может быть изготовлен в двухполюсном и трехполюсном исполнении.
Трехполюсные разъединители изготавливаются с одним или двумя заземляющими ножами на каждый полюс.


Описание и технические характеристики РЛНД в PDF (61,15 KB)

Разъединители рассчитаны для работы в сетях переменного тока частоты 50 Гц в условиях умеренного и холодного климата.
Разъединители предназначены для отключения участков электрической цепи, находящихся под напряжением при отсутствии нагрузочного тока в цепи.
Разъединители типа РВЗ позволяют заземлить отключенные участки электрической цепи при помощи заземлителей, составляющих единое целое с разъединителем.
Разъединители типа HDP могут иметь следующие исполнения:
Для РВЗ на напряжение 10 кВ:

  • С заземлителями со стороны разъемных контактов (сверху);
  • С заземлителями со стороны шарнирных контактов (снизу);
  • С заземлителями с двух сторон.

Для РВЗ на напряжение 20 кВ:

  • С заземлителями со стороны шарнирных контактов (снизу).

Привод разъединителя представляет собой рычажный механизм, предназначенный для ручного включения и отключения разъединителя.


Описание и технические характеристики РВЗ в PDF (73,64 KB)

Разъединители предназначены для включения и отключения обесточенных участков цепей высокого напряжения 35 кВ промышленной частоты 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Разъединители поставляются в одно-, двух или трехполюсном исполнениях.

Разъединители комплектуются ручным приводом типа ПР-2Б с одним или двумя механическими блок-замками или ручным приводом типа ПРГ с электромагнитными блок-замками.

По заказу разъединители и привод могут быть укомплектованы монтажными кронштейнами для установки на опоре.


Выключатель нагрузки предназначен для коммутации и длительного пропускания номинальных токов в трехфазных цепях переменного тока частоты 50 Гц номинальным напряжением до 10 кВ с изолированной или заземленной нейтралью. Выключатели нагрузки применяют:

  • в шкафах комплектных распределительных устройств (КРУ);
  • в шкафах комплектных трансформаторных подстанций (КТП);
  • в камерах сборных одностороннего обслуживания (КСО);
  • других электротехнических распределительных устройствах подобного типа, устанавливаемых в помещениях.

Выключатели нагрузки выполнены в трюхполюсном исполнении, с автогазовым гашением дуги. Встроенными пружинным приводом главной цепи и ножами заземления (сверху и снизу) и без заземляющих ножей, управляемыми вручную с помощью съемной рукоятки (местное управление). Кроме того, выключатель нагрузки имеет:

  • электромагнит отключения – для обеспечения возможности автоматического отключения (в том числе при перегорании предохранителей);
  • вспомогательные контакты (замыкающий и размыкающий) – для использования в цепях управления и сигнализации.

Описание и технические характеристики ВН в PDF (56,14 KB)

Реакторы токоограничивающие предназначены для ограничения токов короткого замыкания в электрических сетях частотой 50 и 60 Гц (могут применяться в качестве индуктивного балластного сопротивления в схемах тиристорных преобразователей).

Реакторы предназначены для эксплуатации в закрытых помещениях в условиях умеренного и тропического климата.


Описание и технические характеристики РТТ 0,38 в PDF (46,63 KB)

Рубильник РБ-2 предназначен для нечастых коммутаций электрических цепей переменного тока и комплектации силовых ящиков, шкафов, щитков и других распределительных устройств.


Описание и технические характеристики РБ-2 в PDF (53,91 KB)

Устройства предназначены для защиты, в условиях умеренного климата (от -500С до +400С), от почвенной коррозии подземных металлических сооружений и имеют возможность А — автоматического, Р — ручного регулирования защитного потенциала.


Описание и технические характеристики установок катодной защиты в PDF (0,69 MB)

Комплектные трансформаторные подстанции в утепленной оболочке предназначены для электроснабжения и защиты потребителей городов, промышленных объектов и отдельных населенных пунктов. Блок подстанции представляет собой металлический контейнер, в котором в качестве ограждающих конструкций используются сэндвич-панели. Изделие максимальной заводской готовности

pergruzka_masl.pdf подробное описание

( pdf, 1220 Kb )


Notice: Undefined index: product in /home/amhel/5.amhel.z8.ru/docs/products.php on line 201
